Käyttö
Korkean herkkyyden spektrometri TRIEL on suunniteltu mittaamaan beeta- ja alfahiukkasien energianjakautumista sekä beeta- ja alfa-säteilevien radionuklidien aktiivisuutta (esim. H-3, C-14, Sr-90+Y-90, Cs-137, P-32, Am-241, Pu-238, Pu-239, Pu-241, Pu-242 jne.) ja niiden seoksia laskennallisissa näytteissä, sekä spesifistä ja tilavuudellista aktiivisuutta vesi- ja kiinteissä näytteissä (esim. vesijohtovesi, arteesiankaivojen vesi, merivesi, avoimien vesistöjen vesi, mineraali- ja juomavedet, pakattuina säiliöihin, eri luokkien vedet, sedimentit, prosessivedet, jätevedet, maaperä, pohjasakka, rakennusmateriaalit, materiaalit, reagenssit ja laitteet, jotka on tarkoitettu veden puhdistukseen ja käsittelyyn,
Etusivu >> Spektrometria >> TRIEL
Nestetuike spektrometri TRIEL ®
Beeta- ja alfa -spektrometri ja radiometri
kasvillisuus, elintarvikkeet, ilmansuodattimet jne.), valittuina luonnollisista ja teknisistä kohteista olettaen alfa- ja beetasäteilevien radionuklidien tunnettu koostumus.
Spektrometriä voidaan myös käyttää radonin mittaamiseen ilmasta käyttämällä erityisiä aktiivihiilidetektoreita, kuten PicoRAD.
Lisäominaisuudet
• Nestemäinen skintillaatiomittari TRIEL on spektrometri, jossa on spektrometrinen ohjelmisto. Siksi se mahdollistaa tuloksen saamisen ilman monimutkaista radioaktiivisten isotooppien erottamista seoksesta. Tämä analyysityyppi on nopea, ja suurimmassa osassa tapauksista se vähentää mittauksen aikaa, työvoiman vaivaa ja kustannuksia.
• ASW3L-ohjelmisto mahdollistaa monikanavajärjestelmän rakentamisen useista mittareista ja niiden samanaikaisen hallinnan.
• Kompaktit mitat, vähäinen virrankulutus (<5W) ja erilaiset liitäntätyypit (USB, RS-485/232, BlueTooth, WiFi) mahdollistavat spektrometrin käytön mobiililaboratorioissa.
Tekniset ja metrologiset ominaisuudet
The spectrometer provides a measurement of the energy distribution of
- beta radiation :
- alpha radiation:
1 – 4000 keV
2 - 10 MeV
Background count rate in tritium energy range:
0.5 cps (with an additional set of lead elements)
<0.1cps (with additional lead chamber)
Range of measured activity of the beta- and alpha emitting radionuclides:
0.02 Bq – 50kBq
Sensitivity for beta radiation of radionuclide
H-3 more than:
C-14 more than:
Sr-90+Y-90 more than:
40%
98%
99%
The maximum throughput:
50 kcps
The instability measurements activity within 24 hours of continuous operation is no more than:
±2%
Count of channels:
1024, 2048, 4096
PC interface:
USB, RS485, BlueTooth, Wi-Fi
Power supply:
110 – 240V, 50-60Hz
Dimensions (WxHxL):
223 x 218 x 473 mm
Operation temperature range :
+10 .. +40 °C
Relative humidity:
<70%
Power consumption:
< 5 W
Weight
45kg (standard version)
65kg (with an additional set of lead elements)
up to 240kg with additional lead chamber
The device complies with the requirements of the CE marking for:
Electromagnetic Compatibility Directive (2014/30/EU),
Low Voltage Directive (2014/35/EU)
Radiochemical laboratory
Radiochemical laboratory
Mix H-3, Cs-137, Co-60, Sr+90+Y-90, U-238
H-3, Ni-63, C-14, Cs-137, Sr-90, Am-241, Pb-210
Spectra with different tSIE. Activity 390Bq. Max efficiency 45%.

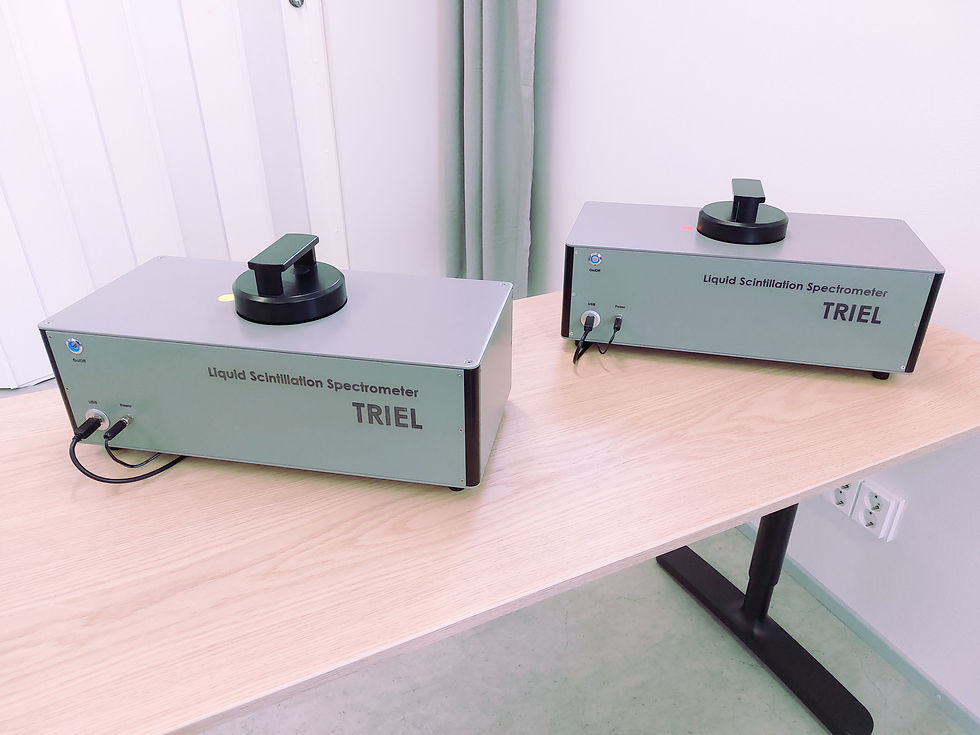

Liquid scintillation spectrometer TRIEL
Radiochemical laboratory
Luettelo mittaamiseen käytettävissä olevista radionuklideista:
H-3, C-14, Na-22, P-32, P-33, S-35, Cl-36, K-40, Ca-45, Mn-54, Fe-55, Co-57, Co-60, Ni-63, Zn-65, Kr-85, Sr-85, Y-88, Sr-89, Sr-90, Y-90, Tc-95, Tc-99, Pd-102 + Rh-103m, Ru-106+Rh-106, Sb-125+Te-125, I-125, I-131, Ba-133, Cs-134, Cs-137, Pm-143, Ce-144+Pr-144, Pm-147, Sm-147, Gd-148, Eu-152, Eu-154, Pb-210, Bi-210, Po-210, Rn-222, U-238, Ra-224, Ra-226, Ra-226, Ra-228+Ac-228, Th-230, Th-232+Th-228, Th-232, U-232, U-233, U-234, U-235, U-236, Pu-236, Pu-237, Pu-238, Pu-239, Pu-241, Pu-242, Np-237+Pa-233, Am-241, Am-243, Am-243+ Np-239, Cm-244 ja muut.
Erittely
- spektrometri - radiometri TRIEL ;
- injektiopullojen sarja 20 ml;
- nestetuike;
- kaapelit;
- analyyttinen ohjelmisto nestetuikeanalyysiin ASW3L ja SpectraDec;
- lisäsarja lyijykammiota (valinnainen);
- Tablet PC (Windows) tai PC;
- kuljetusmuovikotelo.
Vaihtoehdot
L - Lisäksi lyijyelementtien lisäsarja laitteen sisällä.
B - Sisäänrakennettu akku tarjoaa jopa 24 tunnin autonomisen käytön.
W - Kyky hallita laitetta langattomien Wi-Fi- ja Bluetooth-liitäntöjen kautta.
Kuvaus
Neste -tuikespektrometri (Nestetuikelaskuri) TRIEL on laite alfa- ja beetahiukkasten vuorovaikutuksesta pulssien rekisteröimiseksi nestetuikelaitteen kanssa. Havaittujen pulssien amplitudi on verrannollinen niitä aiheuttaneiden hiukkasten energiaan, pulssien lukumäärä on verrannollinen mitatun laskunäytteen aktiivisuuteen.
Spektrometri koostuu valonkeräyskammiosta, jossa on kaksi PMT: tä, jotka toimivat sattumapiirissä, ja elektronisesta kanavasta, mukaan lukien suurjänniteyksikkö, esivahvistin, vahvistin, monikanava-analysaattori, joka mittaa pulssisignaalien amplitudit PMT ja rekisteröi vastaanotetun digitaalisen koodin puskurimuistiin ja siirtää edelleen tietoja tietokoneelle USB- tai RS-485-liitännän kautta.
Spektrometrin toimintaperiaate perustuu varautuneiden hiukkasten energian täydelliseen absorboimiseen nestetuikelaitteessa, tämän energian emissioon kevyen salaman muodossa, salaman energian muuntamiseksi sähköpulssiksi ja nämä pulssit käyttämällä kahta PMT: tä. Analogiset signaalit kustakin PMT: stä vahvistuksen ja muodostamisen jälkeen menevät sattumapiiriin valittavaksi ratkaisuajan aikana. Sattumajärjestelmän lähdöstä tuleva signaali menee MCA: n tuloon, jossa se muunnetaan digitaaliseksi koodiksi, joka on verrannollinen absorboituun energiaan. Tuloksena olevat koodit kerääntyvät tietokoneen muistiin ja muodostavat säteilyenergian spektrin.
Ohjelmiston avulla voit ohjata spektrometrin toimintaa, prosessispektrejä, tunnistaa myös radionuklideja ja laskea näytteiden aktiivisuuden. Käsitellyt tulokset ja spektrit voidaan tallentaa tiedostoina tietokoneen tallennuslaitteisiin tai esittää raporttina. Ohjelmistoihin ASW3L ja SpectraDec on sulautettu erilaisia menetelmiä vaimennustasojen määrittämiseksi.
Joidenkin radiokemiallisten tehtävien ratkaisemiseksi näytteiden radionuklidien aktiivisuuden tunnistamiseksi ja mittaamiseksi on mahdollista käyttää mittausmenetelmiä, joissa on otettava huomioon laskenta- ja vertailunäytteiden vaatimustenmukaisuustaso, lähtökertoimet radiokemiallisen pitoisuuden aikana ja muut asiaankuuluvat lisäpanokset virheeseen radionuklidien aktiivisuuden määrittämisessä.
